Вакуумметры, мановакуумметры, манометры виброустойчивые ДВ8008-ВУф, ДА8008-ВУф, ДМ8008-ВУф исп 1 ОШ Ск
Новинка
Номинальный диаметр корпуса
63 мм
Класс точности
1,5
Степень пылевлагозащиты
IP65
Резьба присоединительного штуцера
- М12*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-
ХарактеристикиВакуумметры, мановакуумметры, манометры виброустойчивые ДВ8008-ВУф исп 1 ОШ Ск, ДА8008-ВУф исп 1 ОШ Ск, ДМ8008-ВУф исп 1 ОШ Ск предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов) в условиях повышенных вибраций и пульсаций.

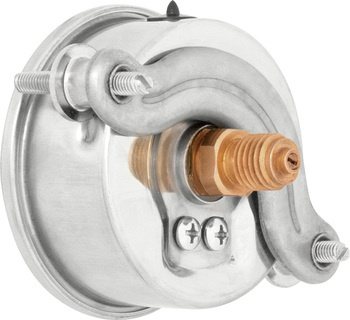

Приборы могут комплектоваться крепежными скобами: тип 1 (прямая), тип 2 ("бабочка").
Полезная статья: Гидрозаполнение манометров
Номинальный диаметр корпуса63 ммКласс точности1,5Степень пылевлагозащитыIP65Резьба присоединительного штуцера- М12*1,5 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм14 ммРасположение штуцерацентрально-осевоеУстойчивость к климатическим воздействиям- исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
- исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)- от -50 до +120 оС (при заполнении глицерином)
- от -50 до +150 оС (при заполнении ПМС-300)Диапазон температуры окружающей среды, оС- от -40 до +60 оС (при заполнении глицерином)
- от -60 до +50 оС (при заполнении ПМС-300)Демпфирующая жидкость- глицерин
- ПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более0,3 кгМатериал корпусанержавеющая стальОбечайказавальцованная, нержавеющая стальСтеклоорганическоеТрубчатая пружинамедный сплав:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цветИнструкцииВАЖНО! Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, ПМС-300). -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ДВ8008-ВУф исп 1 ОШ Ск (вакуумметр) -100 - 0 кПа ДА8008-ВУф исп 1 ОШ Ск (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф исп 1 ОШ Ск (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОписание типа Размер: 6,2 мбСертификат соответствия (ТР ТС 032) Размер: 3,9 мбCвидетельство об утв. типа (OC.C.30.092.A №58215) Размер: 344,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб
Документы СНГ

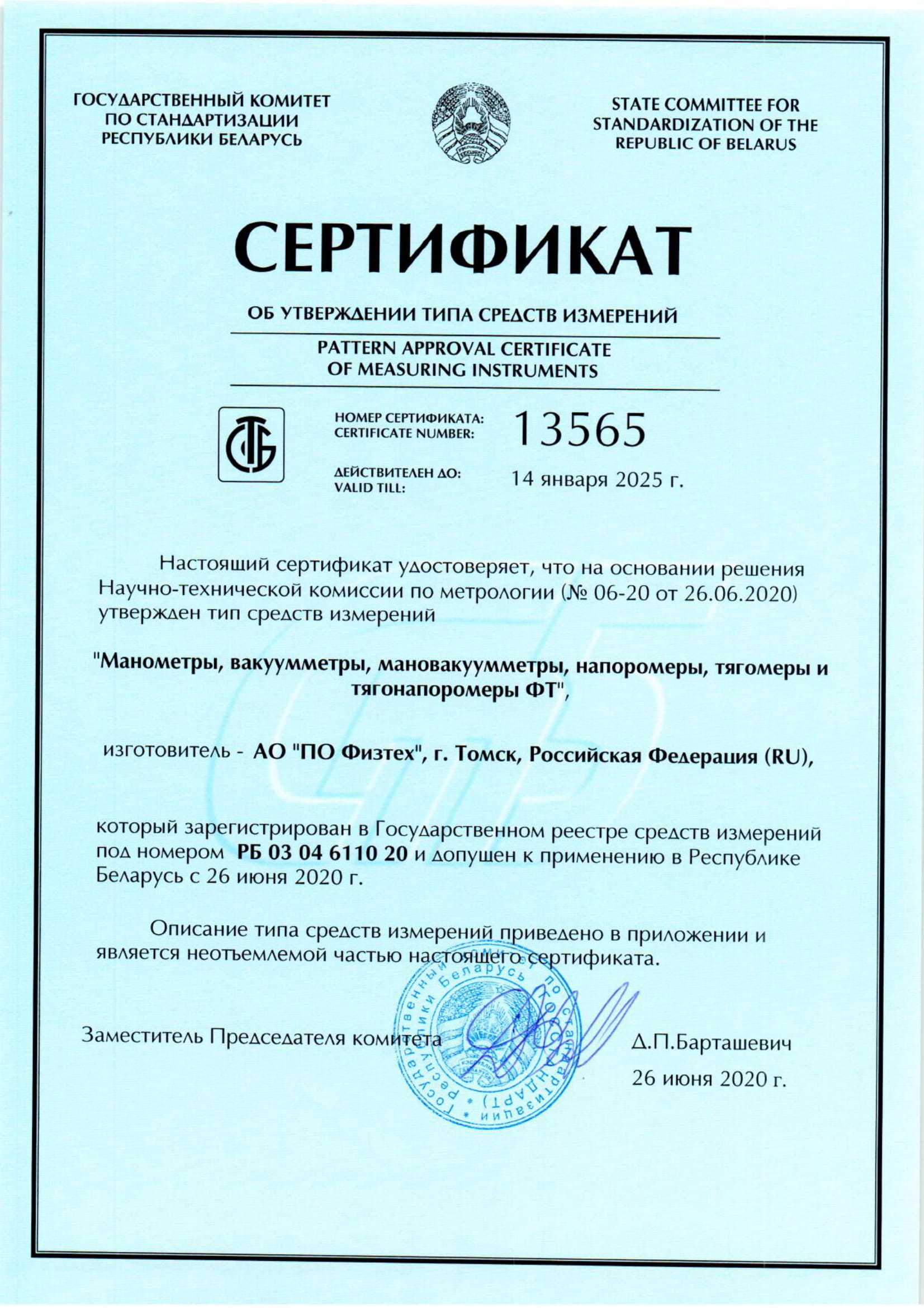

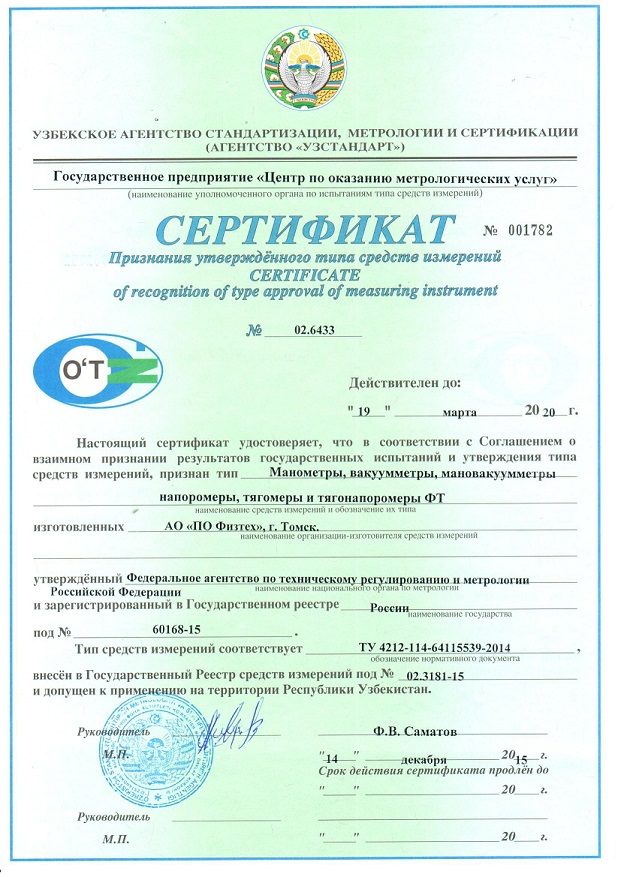

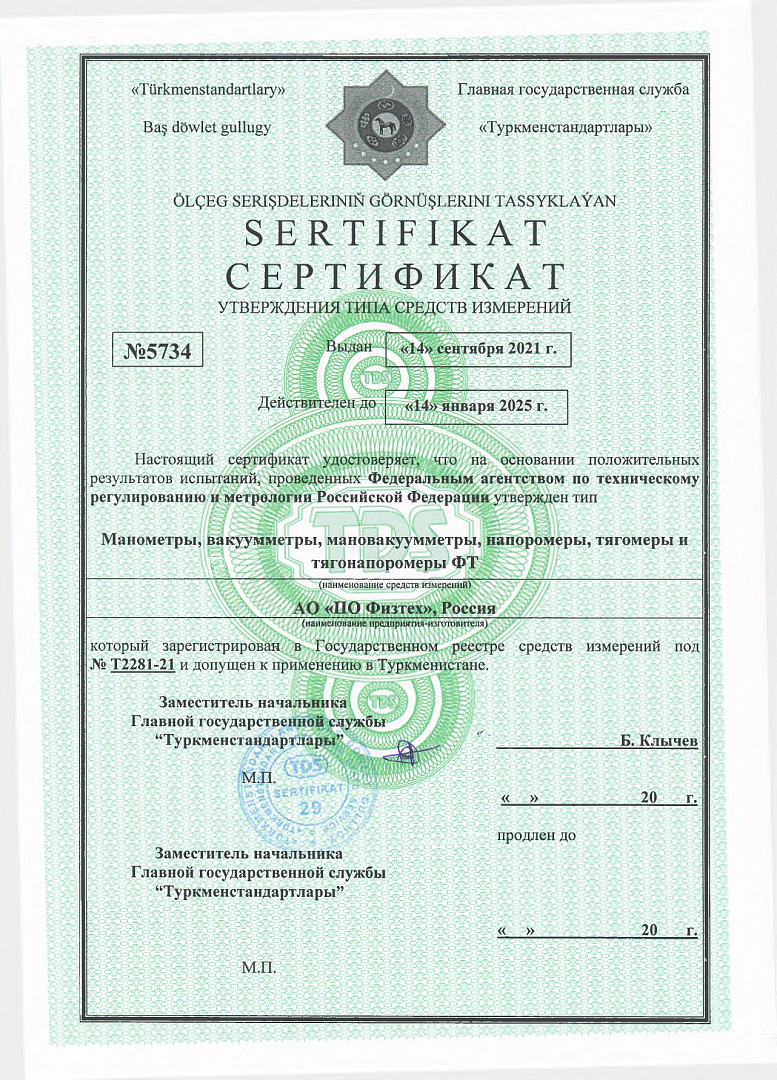

узбекское Размер: 189,1 кбказахстанское (тип ФТ) Размер: 180,3 кбказахстанское (на кз) (тип ФТ) Размер: 181,6 кббелорусское Размер: 398,4 кбтуркменистанское Размер: 599,9 кбДокументы для проектировщиков
Руководство по эксплуатации Размер: 744,1 кбИсполнения и маркировки Размер: 425,2 кбМетодика поверки Размер: 1,4 мбОбразцы шкал для кт.1,5 Размер: 1,6 мбЦена деления манометров ФТ Размер: 251,8 кбСокращения и условные обозначения исполнений приборов ФТ Размер: 257,4 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб -
