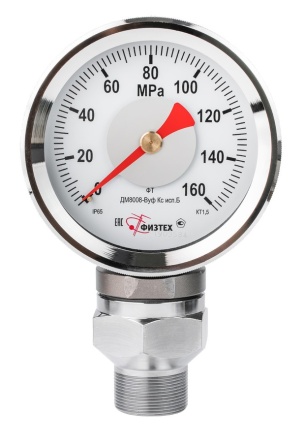

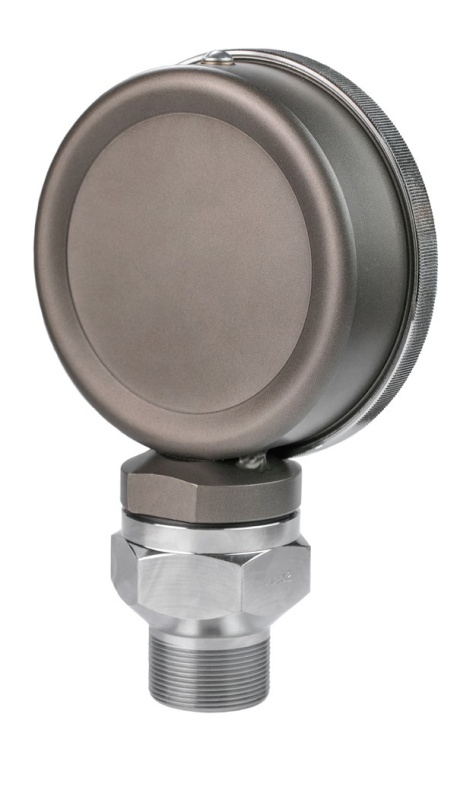

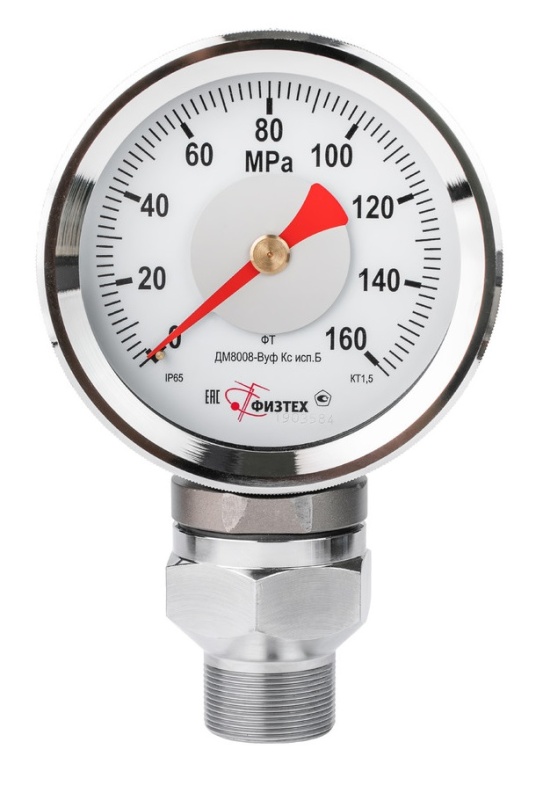

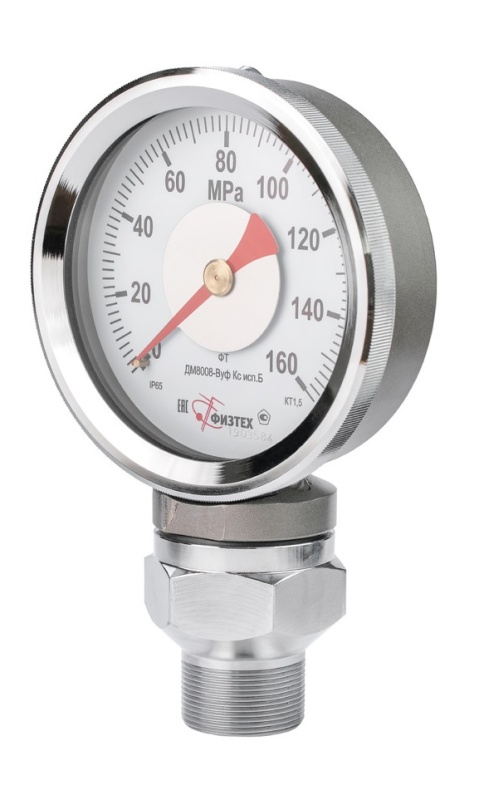

Буровые манометры ДМ8008-ВУф Кс исп Б (160 мм)
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
-
ХарактеристикиМанометры виброустойчивые коррозионностойкие буровые ДМ8008-ВУф Кс исп Б предназначены для измерения избыточного давления агрессивных сред, в т.ч. сероводородсодержащих сред, газоводонефтяной эмульсии с температурой до +150°С, с содержанием Н2S и СO2 до 25% по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10% весовых.
ВАЖНО! Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (ПМС-300).Номинальный диаметр корпуса160 ммКласс точности1,5Степень пылевлагозащитыIP65Резьба присоединительного штуцера- М48*2 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм70 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение УХЛ1 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -70 до +60 оСДемпфирующая жидкостьПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 3/4 шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более4,2 кгМатериал корпусаалюминиевый сплавОбечайканержавеющая стальСтеклоорганическое литоеЧувствительный элемент, трибко-секторный механизммедный сплав, рессорного типаШтуцернержавеющая стальЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ДМ8008-ВУф Кс исп Б (манометр) 0 - 16; 25; 40; 60; 100; 160 МПа -
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОписание типа Размер: 6,2 мбCвидетельство об утв. типа (OC.C.30.092.A №58215) Размер: 344,5 кбДекларация о соответствии (ТР ТС 032) Размер: 612,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб
Документы СНГ

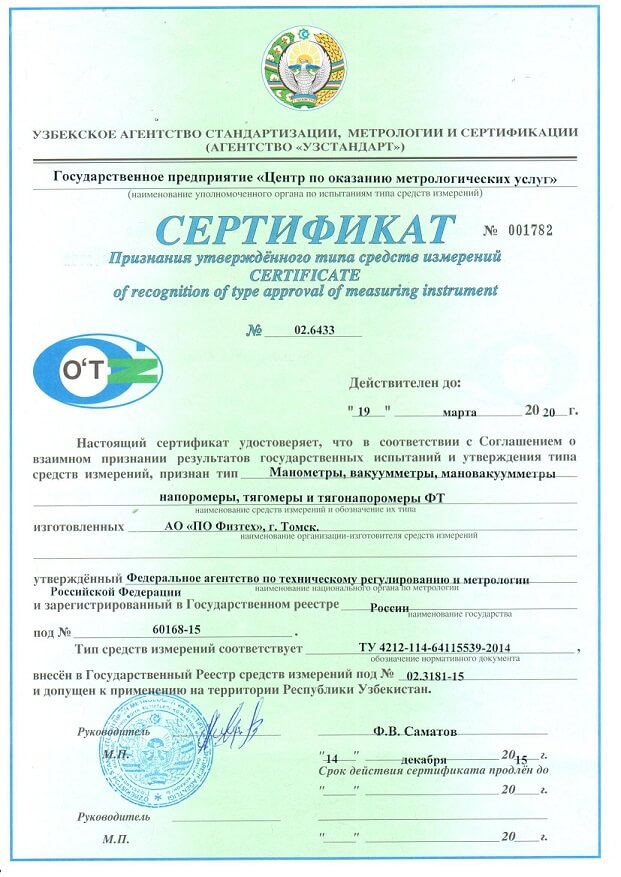

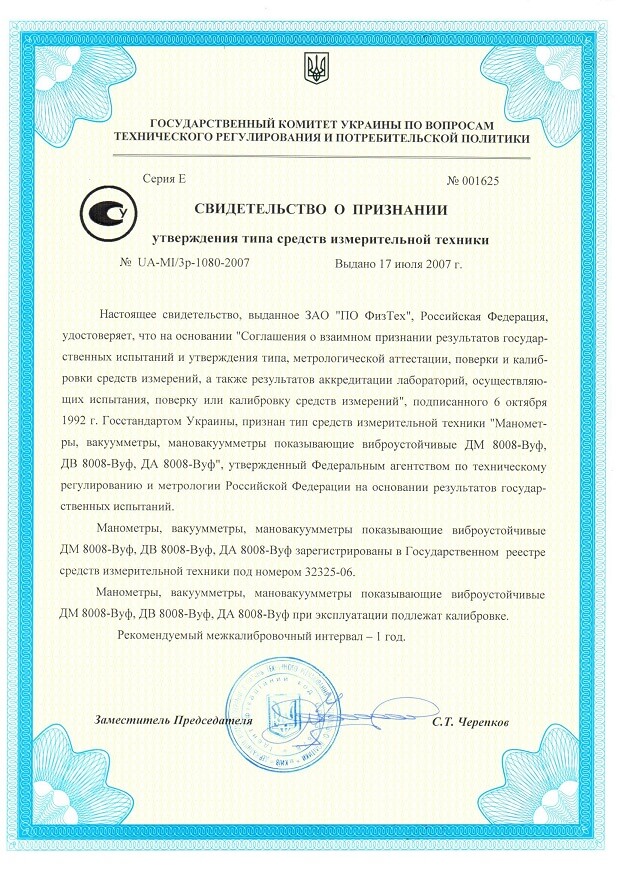

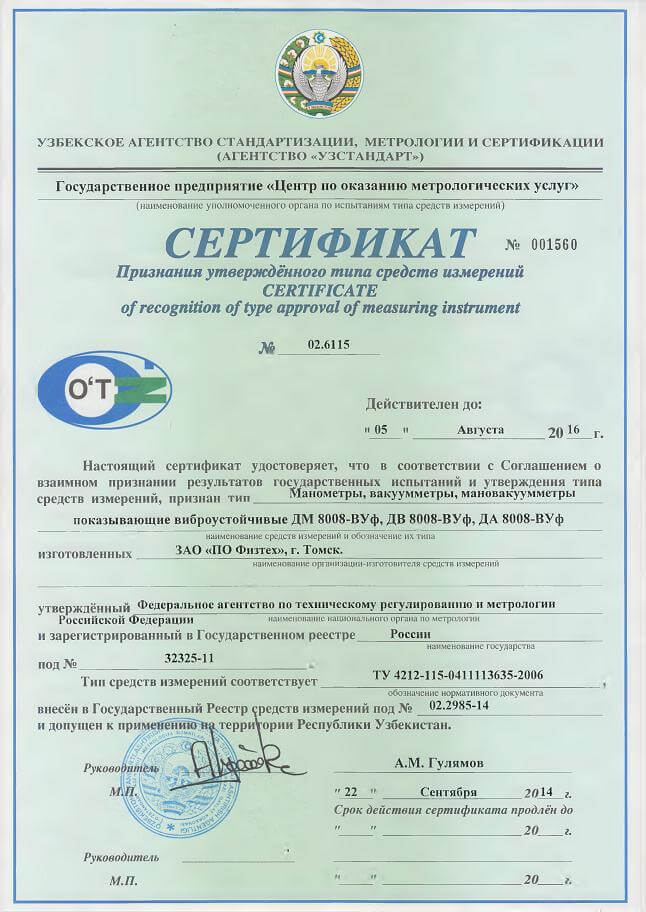

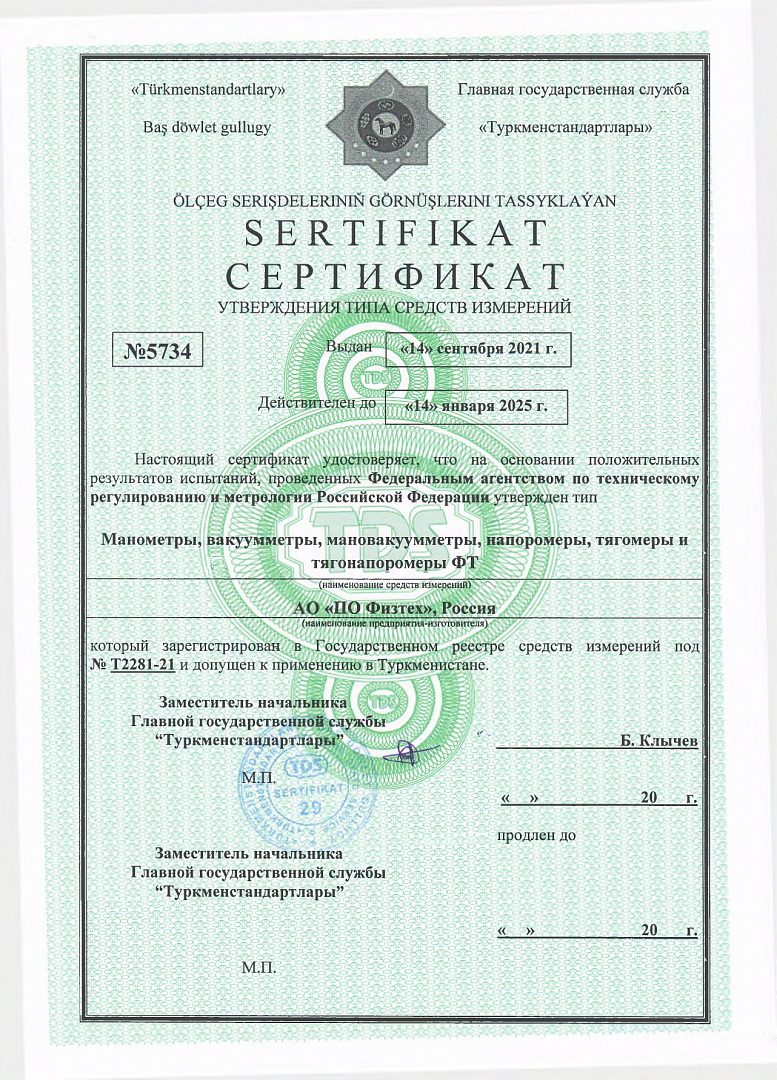

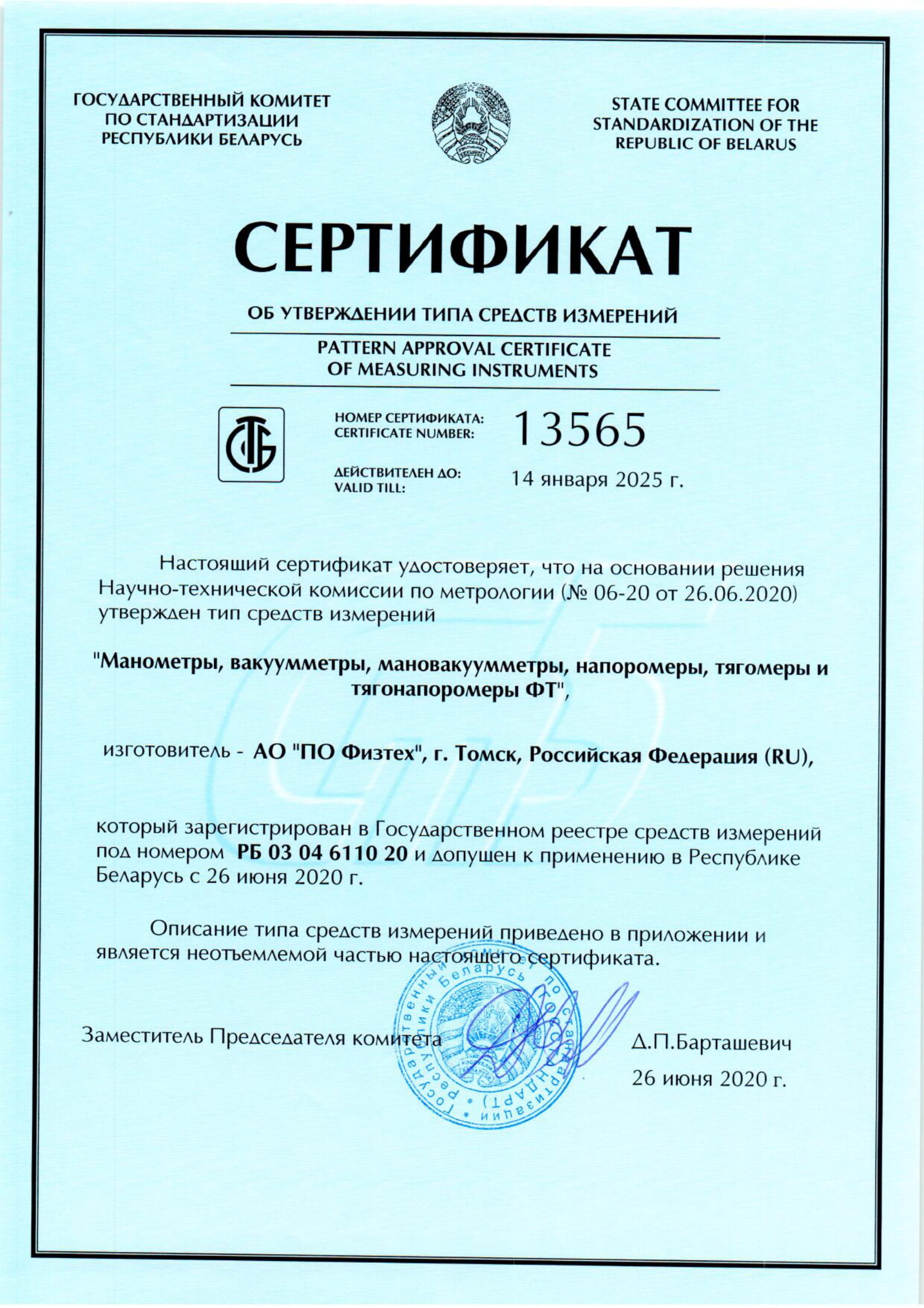

узбекское (буровые манометры) Размер: 118,2 кбузбекское (тип ФТ) Размер: 189,1 кбукраинское Размер: 254,2 кбказахстанское (тип ФТ) Размер: 180,3 кбказахстанское (на кз) (тип ФТ) Размер: 181,6 кббелорусское Размер: 398,4 кбтуркменистанское Размер: 599,9 кбДокументы для проектировщиков
Габаритные чертежи прибора Размер: 1,7 мбИсполнения и маркировки Размер: 425,2 кбОбразцы шкал для кт.1,5 Размер: 1,3 мбРуководство по эксплуатации Размер: 744,1 кбЦена деления манометров ФТ Размер: 251,8 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб
