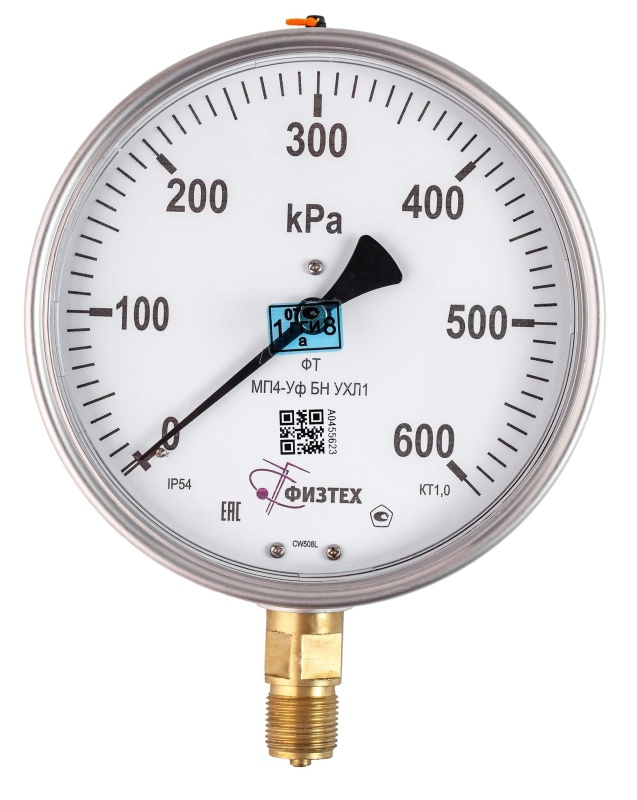

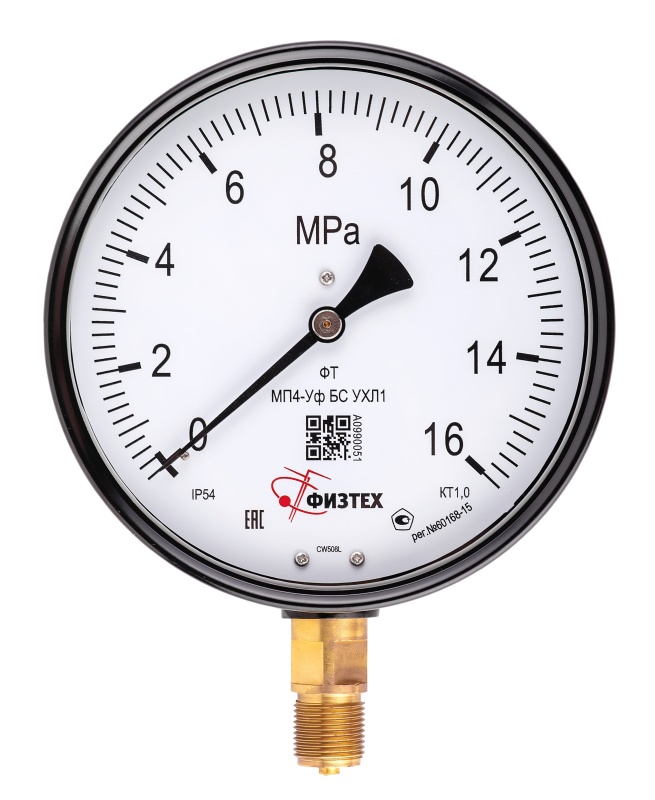

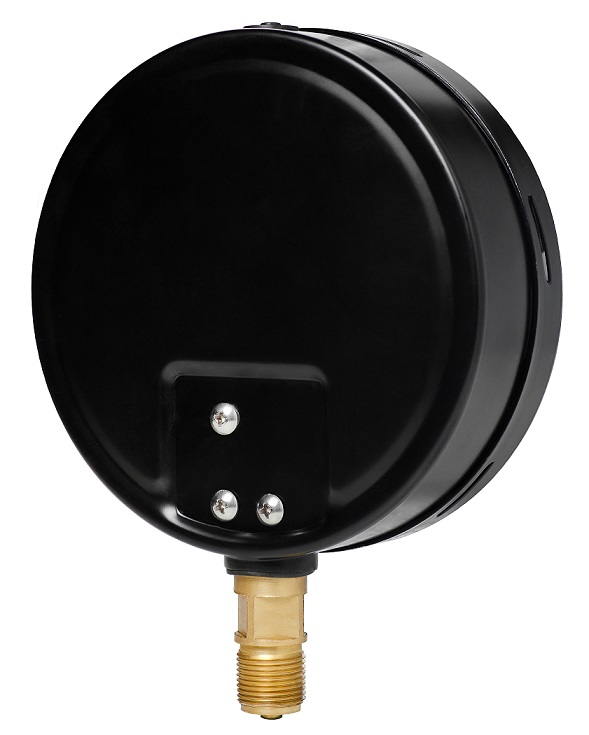

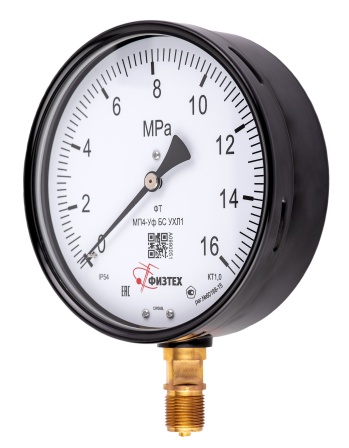

Вакуумметры, мановакуумметры, манометры общетехнические пылевлагозащищенные ВП4-Уф, МВП4-Уф, МП4-Уф УХЛ1
Номинальный диаметр корпуса
160 мм
Класс точности
1,0
Степень пылевлагозащиты
IP54
Резьба присоединительного штуцера
- М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всему Казахстану
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-
ХарактеристикиВакуумметры, мановакуумметры, манометры общетехнические пылевлагозащищенные ВП4-Уф, МВП4-Уф, МП4-Уф УХЛ1 предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).Номинальный диаметр корпуса160 ммКласс точности1,0Степень пылевлагозащитыIP54Резьба присоединительного штуцера- М20*1,5 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение УХЛ1 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -70 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более0,9 кгМатериал корпуса- сталь, окрашенная в черный цвет (базовый)

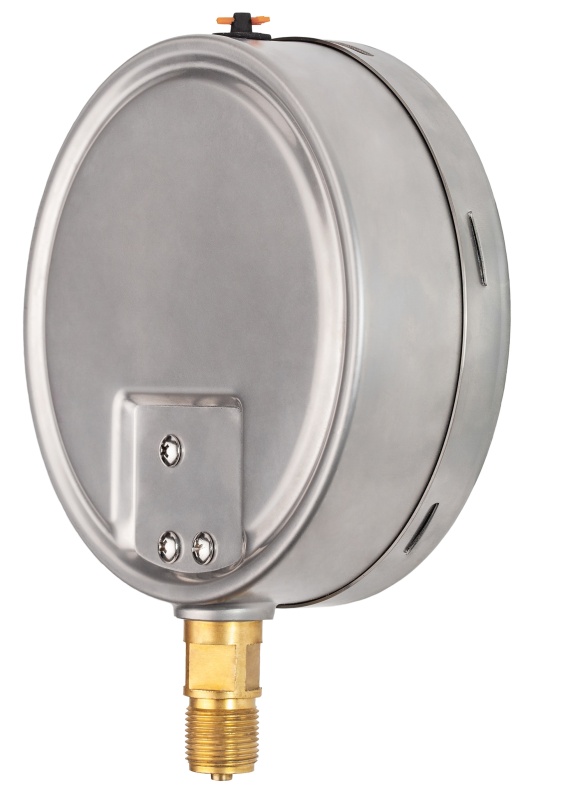

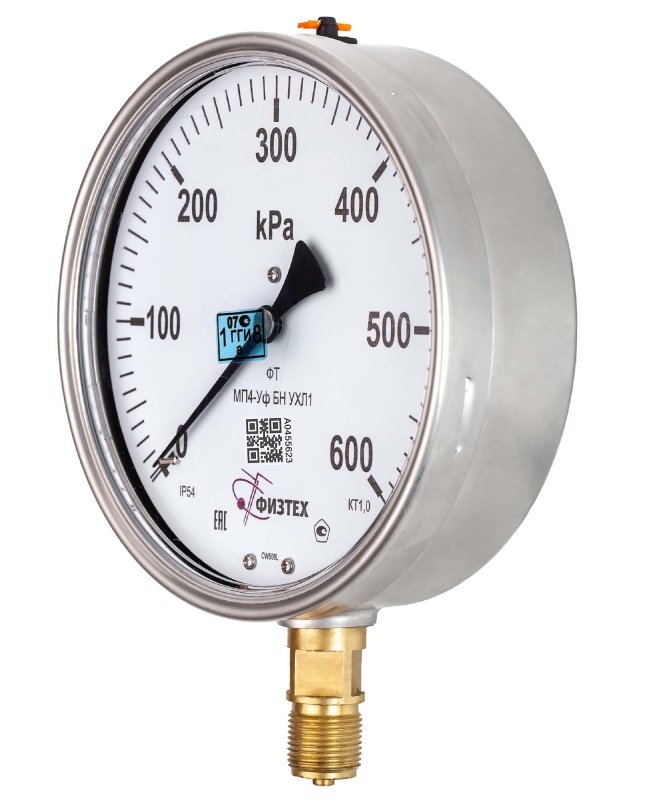

- нержавеющая сталь (по заказу)Обечайка- байонетная стальная, окрашенная в черный цвет (базовая)
- байонетная, нержавеющая сталь (по заказу)Стекло- для стального корпуса: техническое (базовое)
- для нержавеющего корпуса: органическое (базовое)
- многослойное безопасное (по заказу)Трубчатая пружинамедный сплав:

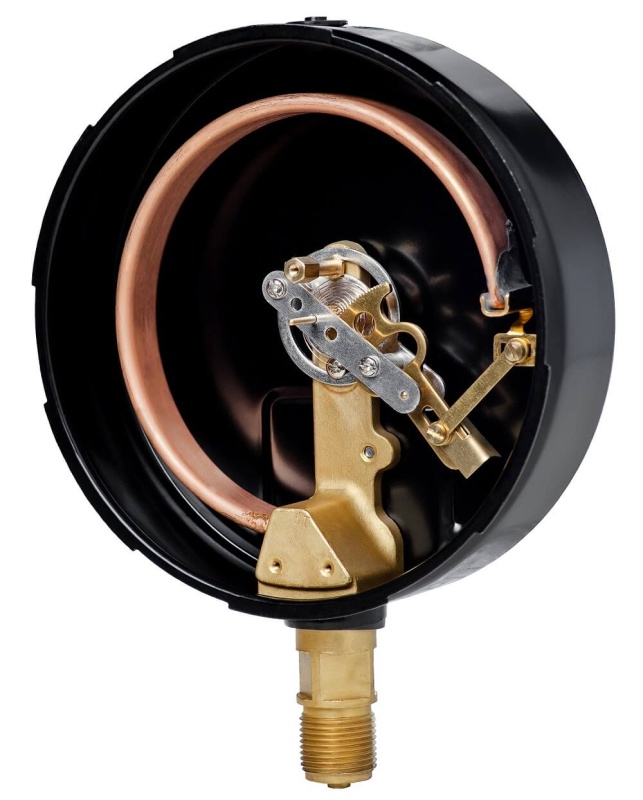

- до 10 МПа полувитковая

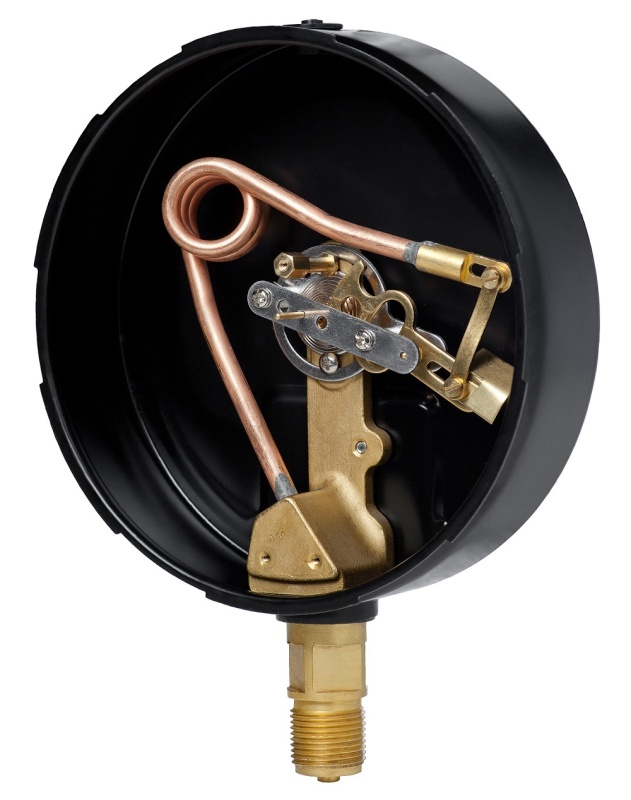

- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цветИнструкцииВАЖНО! Приборы по умолчанию имеют климатическое исполнение УХЛ1, по заказу потребителя могут поставляться в корпусе из нержавеющей стали и с многослойным безопасным стеклом. -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ВП4-Уф УХЛ1 (вакуумметр) -100 - 0 кПа МВП4-Уф УХЛ1 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа
МП4-Уф УХЛ1 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-

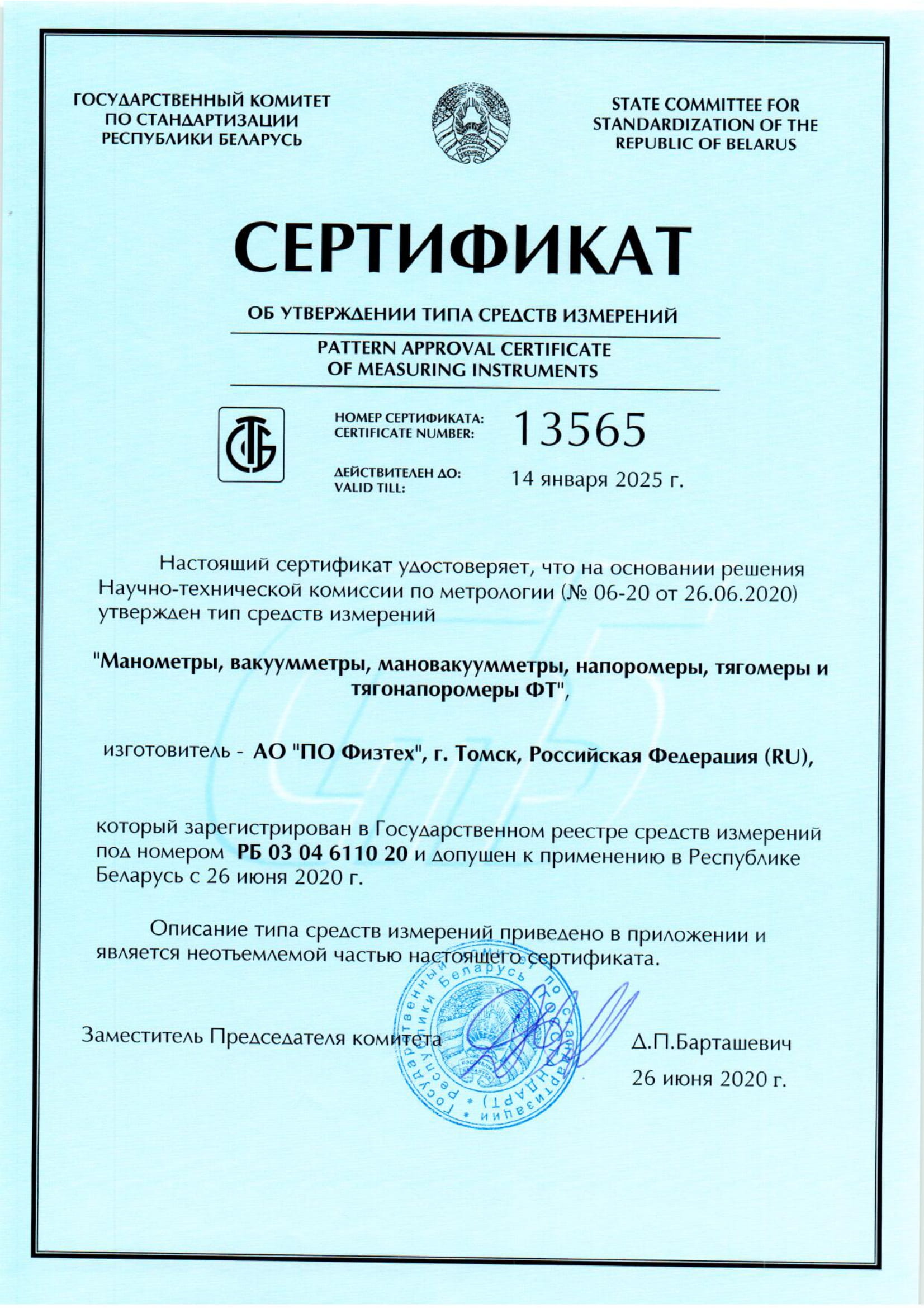

ДокументыОписание типа Размер: 6,2 мбCвидетельство об утв. типа (OC.C.30.092.A №58215) Размер: 344,5 кбДекларация о соответствии (ТР ТС 032) Размер: 612,5 кбСертификат соответствия (ТР ТС 032) Размер: 2,2 мбДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб
Документы СНГ

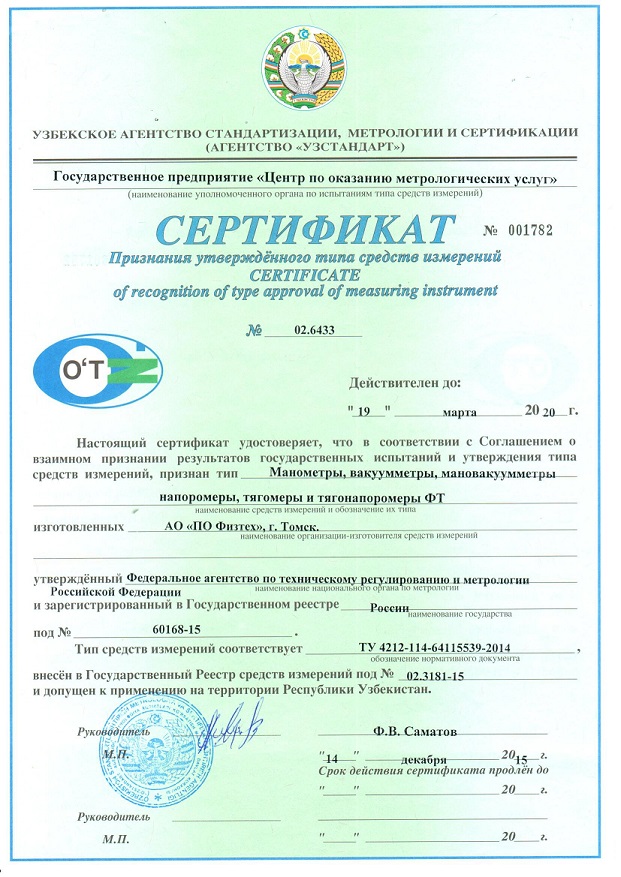

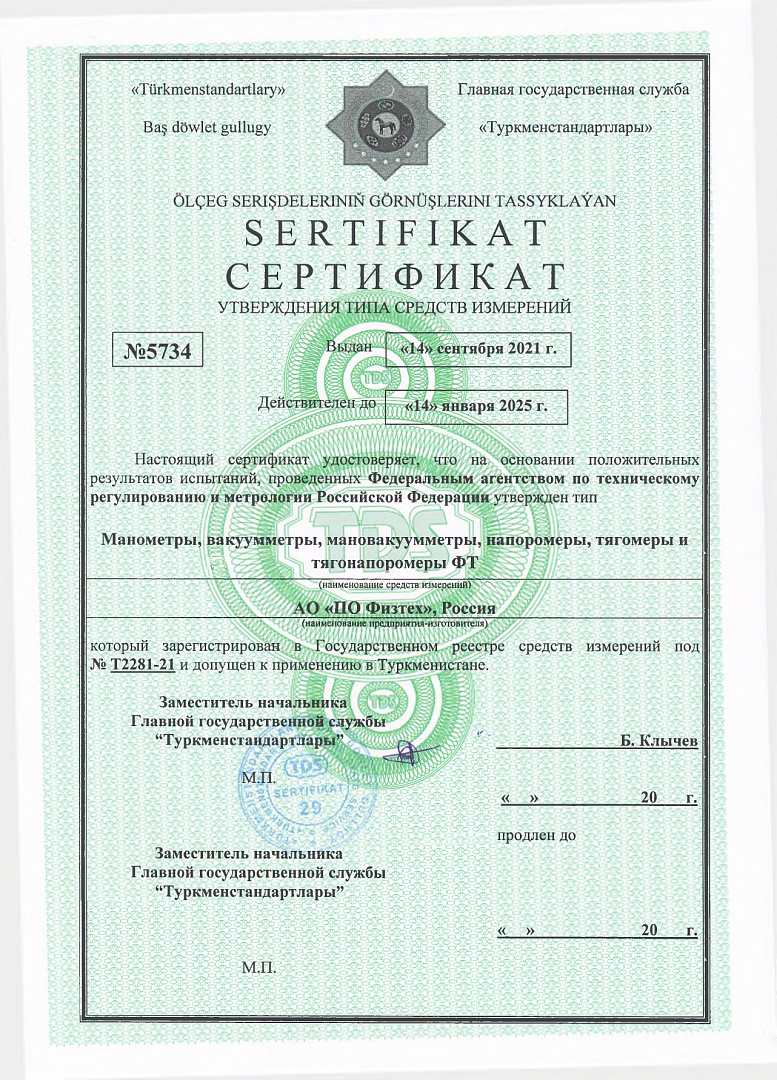

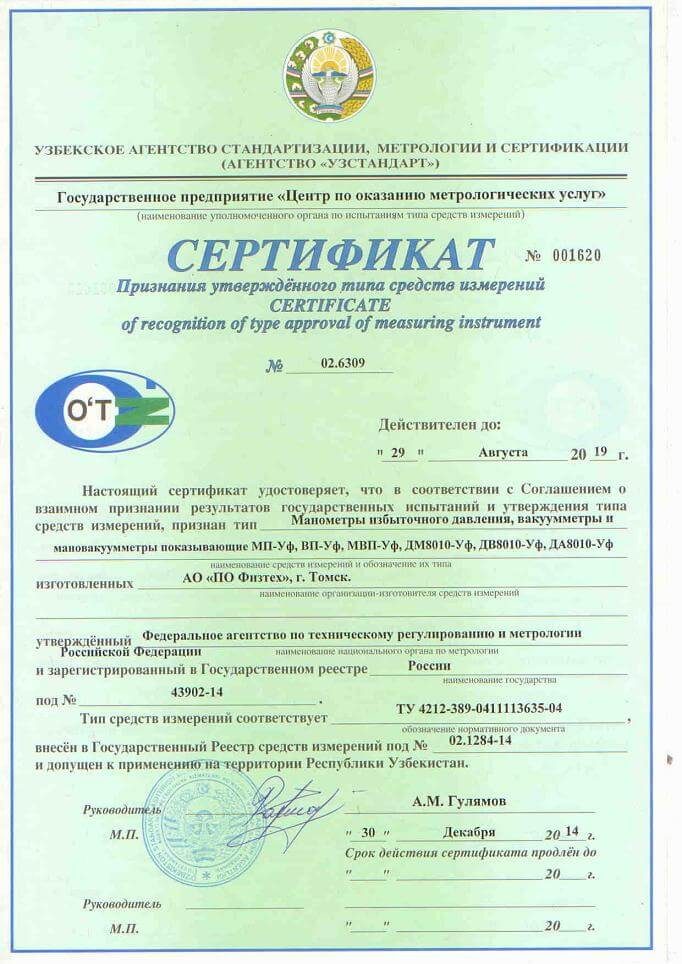

узбекское (технические манометры) Размер: 105,6 кбузбекское (тип ФТ) Размер: 189,1 кбукраинское Размер: 257,5 кбказахстанское (тип ФТ) Размер: 180,3 кбказахстанское (на кз) (тип ФТ) Размер: 181,6 кббелорусское Размер: 398,4 кбтуркменистанское Размер: 599,9 кбДокументы для проектировщиков
Габаритные чертежи прибора Размер: 1,4 мбИсполнения и маркировки Размер: 425,2 кбМетодика поверки Размер: 1,4 мбОбразцы шкал для кт.1,0 Размер: 1,5 мбРуководство по эксплуатации Размер: 744,1 кбЦена деления манометров ФТ Размер: 251,8 кбКарта заказа манометров ФТ Размер: 230,4 кбОпросный лист на манометры ФТ Размер: 92,4 кбОбразец паспорта Размер: 1,1 мбСокращения и условные обозначения исполнений приборов ФТ Размер: 259,5 кб -
Видео
